机房动力环境监控类产品 - Fullcontroller富控 多网点机房全面监控系统
产品展示
基本特点

系统简介

力迅Fullcontroller富控 机房监控管理系统可实现多个机房集中监控和管理,实现“网络化、智能化、无人化”的科学管理模式,让信息化建设迈上一个新的台阶,让机房的运行更为稳定、可靠,管理更为简单、方便。

力迅机房数据中心监控系统是一款革命性的产品,它将整个系统“产品化”,兼容了各主流厂家的通讯协议,省却了后台系统二次开发、调试程序、现场组态等繁杂耗时的工作,系统更安全可靠,功能更强大,界面更丰富和直观,把枯草的数字生动化,管理效率更高更方便。

力迅机房数据中心监控系统依据“模块化”的设计理念,用户可根据实际需要,分阶段进行投入,轻松实现系统功能的搭积木式构建,从而使得系统的升级扩容变得更加简便。

结合信息化管理的需求,提供了报表管理、网络化管理、运维管理、高可靠性管理等多种管理功能,广泛适用于各大中型数据中心机房及多机房联网监控管理的需求。

系统功能

1、支持多类型UPS、电池柜、精密空调、精密配电柜、发电机、普通配电柜、普通空调、环境温湿度、漏水、消防、防盗、门禁系统、视频系统的集中统一监控管理

2、多区域、多层级、多用户管理

3、全天候,实时监控管理

4、可实现远程操作和维护

5、强大的历史记录和报表管理功能

6、报警响应速度快,报警方式多样化(支持邮件报警、本地声光报警、声音报警、手机短信报警、电话语音报警等)

7、报警层级化、更适应大型系统管理需求

8、系统数据备份和恢复功能

9B/S结构,方便查看和扩展

10、多样化显示页面。满足不同用户操作需求(支持列表、地图和巡航显示方式)

监控对象和内容

动力监控

UPS监控

输入、输出电压、电流、频率等;

UPS运行状态:市电状态、电池状态、旁路状态;

远程控制UPS自测、关机等。

配电监控

输入输出电压、电流、频率、功率等;配电各路开关状态

电池监控

单只电池电压、电池组电压、电流、容量、内阻;

精确判断电池好坏、报告电池故障。

发电机监控

发电机输出电压、电流、频率等;发电机运行状态

远程控制发电机开关机等。

环境监控

空调监控

记录空调开关状态的时间;

适时监控空调各部件的运行状态和参数,并可远程实现开关机控制;空调来电不受监控系统影响来实现来电自动重启;

监视各楼层风机,新风机的开关状态。

温湿度监控

显示实时环境温湿度数据;温湿度模块自身具备液晶显示;

耗电量低,无需额外供电,可通过RS485总线供电。

新风机监控

检测新风机的开关状态;

或通过新风机的智能通讯口实时监测新风机的状态和参数。

烟感监控

实时监控室内的烟雾情况,若烟雾有异常,系统立即做出反应,对机房管理人员实现短信、语音、声光、电话等报警。

漏水监控

系统可获取漏水检测区内任何点的漏水情况并有相应的报警;

可直观地了解漏水发生位置与发生时间,方便维护人员开展工作。

安防监控

视频监控

当有人进入机房自动打开灯光,启动摄像机和硬盘录像;视频录像有远程浏览功能,可能指定的录像事件进行回放。

门禁监控

对人员的出入有详细的记录;可远程监控门的开关状态;门开超时或非法开门时有相应的报警。

防盗监控

实时对进入机房的人员进行严格控制,一旦有人非法侵入,系统将自动报警。

其它监控管理

IT设施管理

服务器、操作系统、关键业务、网络设备、数据库等。

机柜微环境监控

机柜内温度、供电、端口状态、机柜门开关状态等。

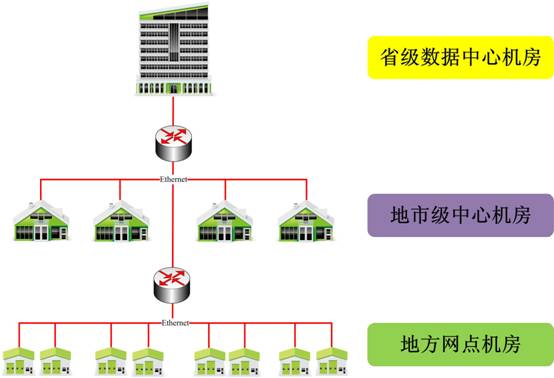

系统架构

先进的三层结构

在一级单位设立一级监控中心平台,一级监控中心对本层中心机房、二级网点机房、二级所辖三级网点机房进行分层、分级的集中管理,二级监控中心针对本层中心机房及二级辖区内的三级网点机房进行监控,三级网点机房无需设立监控中心。

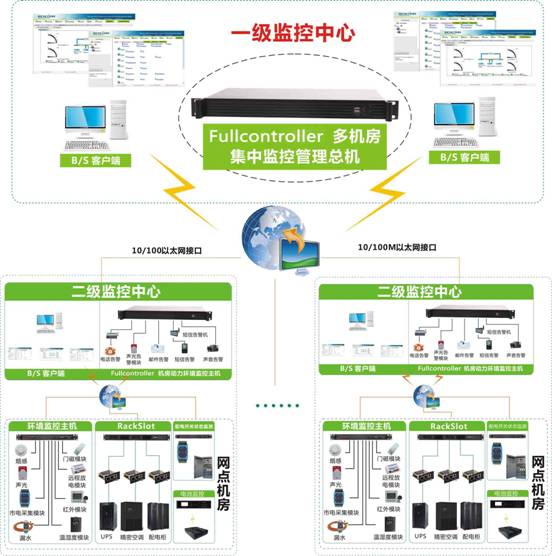

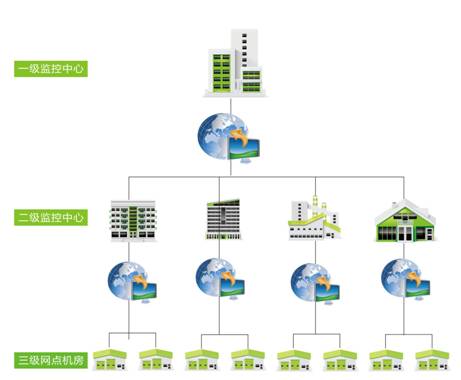

一级监控中心拓扑图

在一级监控中心安装Fullcontroller机房动力环境监控总机,对下面的二级监控中心和网点机房进行分层、分级管理,通过一级中心的Fullcontroller机房动力环境监控总机可以查看所有二级监控中心Fullcontroller动力环境监控主机的监控信息。

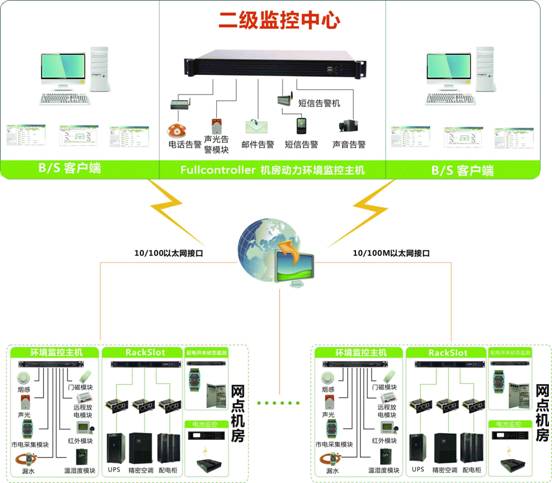

二级监控中心拓扑图

在二级监控中心安装Fullcontroller机房动力环境监控主机,针对本层级网点机房及三级网点机房进行统一集中监控管理,三级网点机房无需设立监控中心。

系统优势

1、嵌入式主机系统,安全稳定。

2、产品自主研发和制造,简单、易用,兼容性好;

3、采用先进的B/S架构,实现远程监控,不需安装客户端软件和第三方插件;

4、纯IP组网方式,满足于多个机房动力环境远程集中监控管理;

5、采用TCP/IP协议方式进行数据传输,支持多种网络传输架构;

6、多种先进的通讯机制完美结合,保证数据更新实时性和报警的及时性的同时降低对带宽的占用。

监控厂家

监控内容

传统机房监控厂家

力迅监控产品

前端采集设备

购买第三方的透传模块来实现,兼容性差。

自主研发和制造的嵌入式产品,兼容性好。

前端设备具备独立监控功能

前端采用的是透传模块,只有接口转换功能,属于非智能管理模块。

有独立的监控界面,不依赖后台系统。

前端设备具备存储功能

具有超长的历史数据、历史事件的存储功能,方便客户追溯后面系统出现故障时所发生的问题。

前端设备具备计划任务功能

不依赖后台系统,可独立完成计划任务功能,如UPS的定时放电、开关机。

前端设备具备报警功能

监控设备异常可通过E-mail或调用短信网关报警。

优化的通讯机制

前端采用的是透传模块,只有接口转换功能,属于非智能管理模块,因此只支持单一轮询机制,当监控设备数量增加到一定数量后,严重影响到后台系统的稳定性及及时性。

通过串口获取UPS等智能设备的数据,系统采用主动轮询机制的同时接受前端采集设备提供的主动上报、变化上报、定时上报、报警上报等机制,以保证系统能够及时、快速、准确的反映出所管辖的各网点的运行情况,设备的数量不影响系统的稳定性和及时性。

系统扩容

在系统扩容时,无法实现平滑升级,需在线组态来实现相应的功能扩展。

在系统扩容时,可以平滑升级,无需进行复杂的在线组态工作。所有的监控以模块化的形式存在,可随意添加或删减,添加一套监控模块只需在后台软件上添加一个IP地址即可进行监控。

产品安装

后台系统采用的是在线组态等软件来实现监控,工程难度大,需要专人进行配合,实施周期长,维护相当困难。

后台系统采用的是模块化设计理念,工程难度小,只需要掌握简单的人机界面操作,即可实现网点的添加和监控,无需专人进行配合,用户只需做简单的培训即可实现系统网点的添加,实施周期短,维护简单方便。

系统界面

系统显示模式

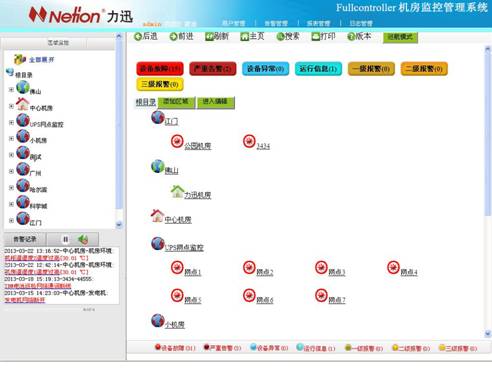

树状模式

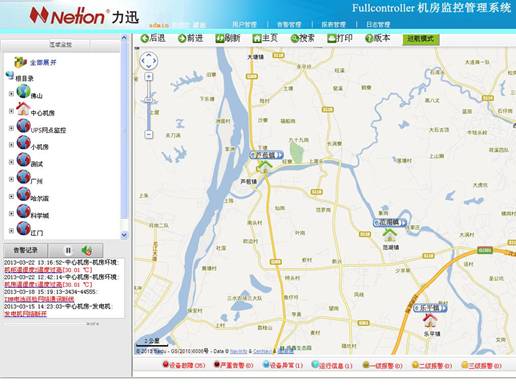

地图模式

列表模式

巡航模式(可选)

。。。。。。

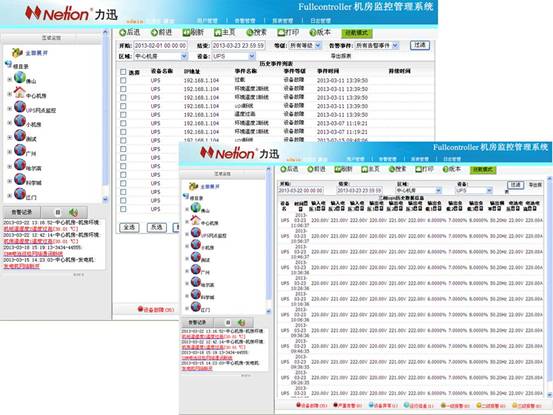

监控界面

1UPS监测界面

2、电池监测界面

3、精密空调监测界面

4、新风监控界面

5、精密配电监测界面

6、发电机监测界面

7、环境温湿度监测界面

8、消防监测界面

9、门禁系统监测界面

10、防雷监控界面

11、视频系统监测界面

。。。。。。

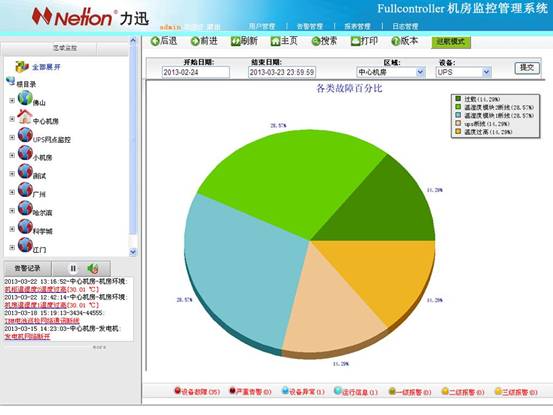

管理界面

。。。。。

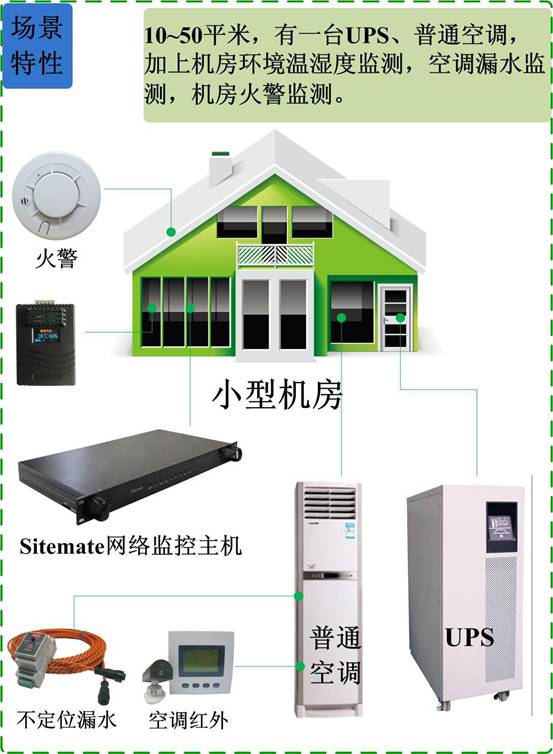

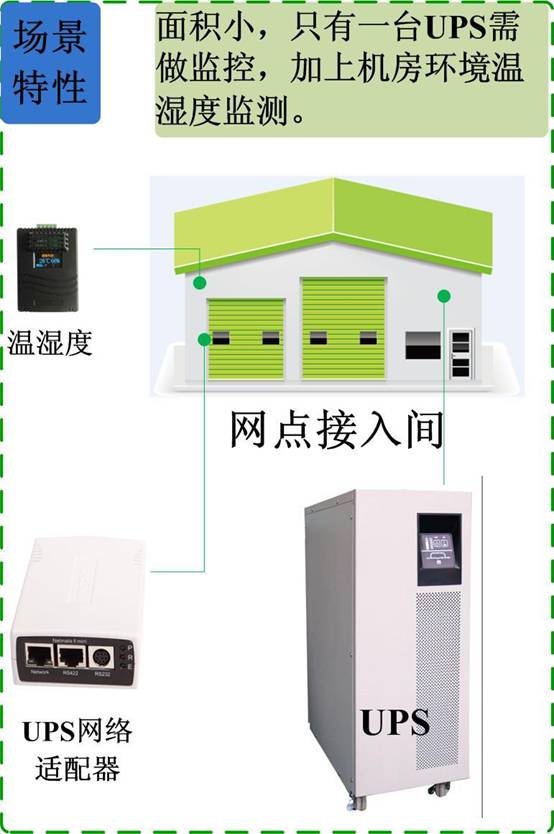

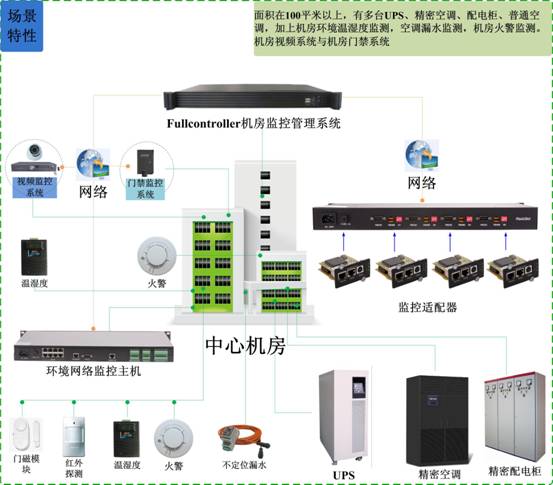

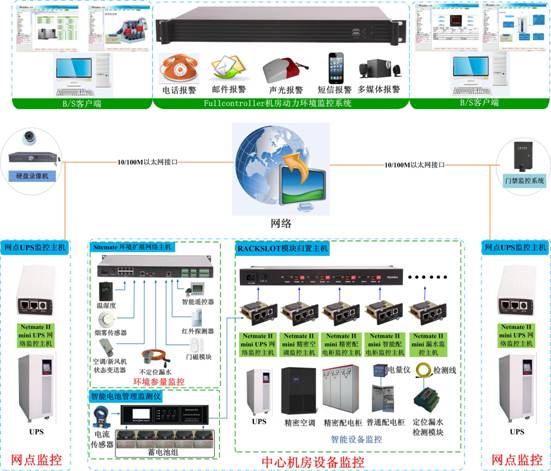

应用方案


主要产品介绍

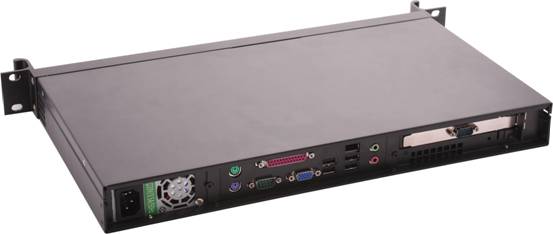

Fullcontroller机房动力环境监控主机

Fullcontroller机房动力环境监控主机是一款功能强大的机房与UPS网络综合监控系统主机,主机系统采用了最为安全可靠的Linux系统平台,网页服务平台采用最为安全、可靠、高效的Apache WEB+PHP 服务平台,数据库采用了最为先进、高效、安全、可靠的大型网络数据库Mysql。该主机提供精确故障定位能力,充分满足网络运维管理的需求;具备IP可视化管理、一键式配置的功能。自动运行监控,无需专人管理,大大降低了传统运维人员学习IP技术的难度。Fullcontroller机房动力环境监控主机还实现对多种网络设备的集中、统一管理,可为整个网络实现拓扑管理、资源管理、故障管理、配置管理、安全管理和性能管理,并通过拓扑视图集中展示网络资源。同时,Fullcontroller机房动力环境监控主机还支持显示界面设置、用户添加、用户管理、区域告警、UPS品牌告警、历史数据记录和导出等。在互联网飞速发展的时代里,Fullcontroller机房动力环境监控主机能在无人状态下监控管理数据中心机房,全天候发送告警信息,势将会成为数据中心机房的最佳搭档。

产品的功能和特点:

1 主机采用低功耗、超静音的嵌入式硬件结构。适应各种恶劣环境,稳定可靠。

21U 19英寸标准机架式主机,美观大方。

3、自身具备防雷、接口隔离和通讯传输隔离功能,自身设备故障时保证不影响其子监控设备的正常运行。

4、内置看门狗功能,保证系统有完善的自检测和自我恢复功能。

5、支持多品牌,多类型UPS集中统一管理

6、可分区域管理

7、支持UPS全天候,实时监控管理

8、可实现UPS电源远程操作和维护,如设定期电池放电测试,遥控UPS/关机等

9、强大的历史记录和报表管理功能

10、报警响应速度快,报警方式多样化

11、系统数据备份和恢复功能

12B/S结构,方便查看和扩展

Fullcontroller采用B/S结构的优点

1、具有分布性特点,用户只需要浏览器,就可以随时随地查询UPS的监控状态,不需要安 装软件。

2、软件扩展简单方便,通过增加网页即可增加服务器功能。

3、维护简单方便,只需要改变网页,即可实现所有用户的同步更新。

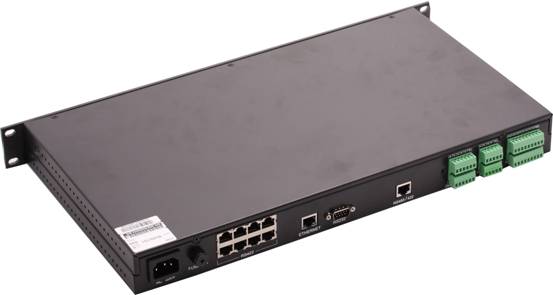

Sitemate机架式动力环境综合网络监控主机

Sitemate 机房环境网络监控主机,是一款专为中心机房开发的,集漏水、温湿度等于一身的环境网络监控主机。该产品采用目前较为流行的19英寸机架式设计风格,220V交流直接供电,更符合现代机房的设计要求。另外产品支持16开关量检测(接漏水、烟感、红外、门磁、市电开关状态等)、2路继电器输出控制,极大满足了中小机房的监控需求,是建设现代无人值班守机房的最佳选择。

Sitemate功能和特点:

11U19英寸标准机架;

216光电隔离干接点输入端;

32路光电隔离继电器遥控输出支持声光告警或其它设备联动;

4、支持支动力及周边环境进行监控;

5、支持声光告警或其它设备联动;

6、内建式超长寿命系统时钟;

7、具备历史事件和历史数据记录功能;

8、支持扩展8路周边环境温湿度侦测模块;

9、支持Telnet、超级终端、Web浏览器等多种配置管理方式;

10、内建完善的TCP/IP网络功能模块,支持SNMPHTTPDNSSMTPDCHPSNTP等网络协议;

11、支持短信、E-maill告警功能;

12、提供用户权限管理,安全、保密、可靠;

13、独立的嵌入式系统,无需依赖任何其他计算机;

14、内建优化的通信协议,保证数据采集的实时性,与Fullcontroller软件配合使用,实现远程集中监控;

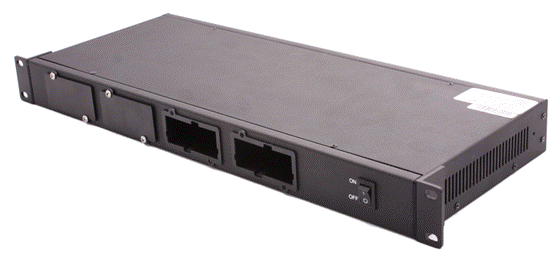

RACKSLOT主机

Rockslot 是一款专为中心机房开发的,集UPS监控与扩展动力环境于一身的网络扩展设备。该产品采用目前较为流行的19英寸机架式设计风格,220V交流直接供电,更符合现代机房的设计要求。我司产品Netmate II Mini网络监控适配器(内置)、信号采集模块(内置)等都可以放置在里,极大的满足机房监控需求,是建设现代无人值守机房的最佳选择,具备RS232/RS485选择功能,以满足于RS232设备或者RS485通讯设备的方便接入,而不需要再使用其它的扩展设备。

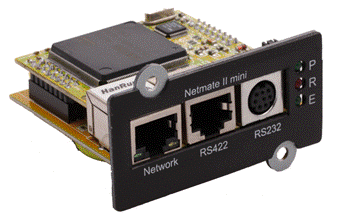

NetmateII MINI智能网络监控适配器

NetmateII MINI(内置式)

NetmateII MINI(外置式)

产品简介

NetmateII MINI网络监控主机是一款综合网络集中监控产品,可监控大多数品牌UPS、智能配电柜、精密空调,产品设计精致小巧,功能强大;具备邮件、短信告警功能以及计划任务、 历史事件、历史数据记录等;图形化界面,操作方便,硬件平台成熟稳定,并可扩展温湿度侦测模块。

产品功能

1、可通过网络远程监控UPS、智能配电柜、精密配电、精密空调、发电机、定位

漏水等

2、可实现基于Web的用户界面接口

3、可兼容多品牌多型号的UPS、精密空调、智能配电柜;

4、支持短信告警;

5、支持E-mail告警;

6、多用户权限管理;

7、支持DHCP

8、支持telnet、超级终端、WEB页面配置;

9、支持计划任务(定时自测、开\关机);

10、具备历史事件和历史数据记录功能;

11、可通过HTTPSNMPJava appletTelnetFullcontroller进行远程监控和定理UPS;

12、空调、智能配电柜的监控和管理

13、完善的管理功能(数据日志、SNTP和工作日程安排等);


其它产品

产品名称

产品图片

功能介绍

监控系统专用

短信报警机

利用GSM网络平台,为用户提供短信报警功能。可广泛用于电力、交通、工控等行业。

电池巡检主机

能够实现通过网络检测各单体电池,精精确定位故障电池,方便用户排除电池安全隐患:

具备每一节电池电压及电池温湿度的采集和显示;

具备电池总电压、电池总电流的采集和显示;

具备历史记录功能,包括历史事件和历史数据;

具备电池组分组设置功能而且能够判断各组中的每一节电池的好坏;

具备指示灯显示功能,能够直观了解电源、运行状态、高精装等信息;

电池巡检单元

电池巡检单元与电池在线巡检仪配套使用,对电池巡检仪进行扩展,电池巡检单无对每节电池的状态进行监控,每个单元最多可检测24节单体电池电压;系统最多可检测2120节单体电池,即一个系统最多可配置10个电池检测单元

烟雾传感器

能够准确地检测烟雾 ,当烟雾浓度超过限量时,传感器发生声光告警,并向采集器输出告警信号

不定位漏水

传感器

既可以和检测线缆安装使用,也可以和其它检测探头配套使用,通过其输出的继电器触点信号,可与各种监控系统相整合,实现远程报警及远程设备的控制。

定位式测漏

检测模块

可通过RS485通信口进行查询

空调智能遥控器

采用自学习原理与智能编码分析技术,可实现对任意品牌空调的监测和控制

硬盘录像机

采用H.264视频压缩方式采用了集成度高, 性能强, 功耗低的DSP处理器,多功能(同时进行录像, 监看, 回放, 网络监看)

半球红外摄像头

门禁控制器

真正基于TCP/IP网络的门禁系统,下载卡号信息和授权信息的速度是普通RS485门禁控制器的1千倍。

信号采集模块

信号采集模块基于Modbus协议的产品。该产品支持4路干接点信号输出;可扩展漏水、门禁、烟感等传感器,并且支持2路输出控制,可接声光告警等
