机房动力环境监控类产品 - 蓄电池在线巡检仪
产品展示
基本特点

      电池在线巡检仪是为满足直流屏系统而设计的一款功能强大的电池巡检仪,该巡检仪自带24节电池巡检功能,每个测量端口均采用光藕进行隔离,保证了测量有良好的安全性及高精度。另外,可通过RS485接口扩展为最大216节电池巡检功能。同时适用于电力、通信系统,单体电池类型分2V、6V、12V,订货时需注明;采用RS485通信接口,标准Modbus通信协议可直接上后台的监控相连。

产品功能
      1) 单体电池监测具有过压、欠压和差压报警功能,准确查找故障电池;
      2) 检测单体电池电压、电池组端电压和电流、电池机房环境温度和电池温度,测量单体电池内阻;统计每组电池组的单体电压最大值和该节电池的序号,单体电压最小值和该节电池的序号,单体电压平均值
      3) 放电计量:记录放电电压、电流、放电容量和放电时间;
      4) 强大的故障检测功能,故障数量不限量,即有多少故障显示多少故障;
      5) 开放式通讯协议设计,RS485串行通讯接口,支持1200BPS、2400BPS、4800BPS、9600BPS波特率,实现遥测、遥信功能,可方便的与电力自动化系统对接,实现电池系统自动巡检;
      6) 系统对故障信息提供继电器常开触点输出,即报警时输出点与公共点接通。内部继电器容量AC220V/3A,DC220V/0.2A,如超过以上参数需采用中间继电器其内容可按用户需要自由设定(此项为选项功能);
      7) 电池按实际只数设定并接线,如19只时只需完成BAT00至BAT19接线, 当超过27节电池时,需通过485通讯接口扩展电池巡检单元。同时可以扩展108节检测功能;
      8) 电池巡检单元与电池连接可以在电池端接线处加装自恢复保险丝,防止接线短路造成的危害,接线时请特别注意电池正负。
      9) 采用以数字DSP为核心、进口光电隔离光藕确保系统稳定运行;
      10)  通过液晶显示屏,实现人机界面可视化操作,全中文菜单,操作简单方便,易于上手;
      11)完善的告警处理及记录功能,可快速查询当前故障内容;
      12)对电池单体电压、总电压,充放电电流,电池内阻的精确管理及严格控制是保护电池及延长电池使用寿命的关键,用户可自行设定各种报警参数,以便自动完成电池的精确管理及保养维护;

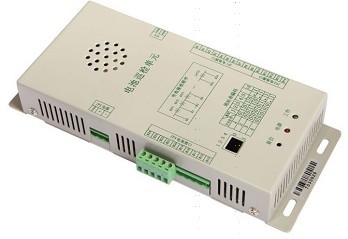

电池巡检单元



      电池巡检单元与电池在线巡检仪配套使用,对电池巡检仪进行扩展,电池巡检单无对每节电池的状态进行监控简称:电池监控,每个单元最多可检测24节单体电池电压;系统最多可检测2组120节单体电池,即一个系统最多可配置10个电池检测单元;可分别检测2V、6V、12V单体电池(订货时需明确说明电池类型),测量精度为0.2%;通过RS485总线将检测到的单体电池信息传送到主监控。

应用拓扑图
